NS-9820-00/01/02

電子圓頭鎖眼機

NS-9820-00/01/02

電子技術精確控制, 生產效率與縫紉質量得到高水平提升。

NS-9820-00/01/02 產品特點

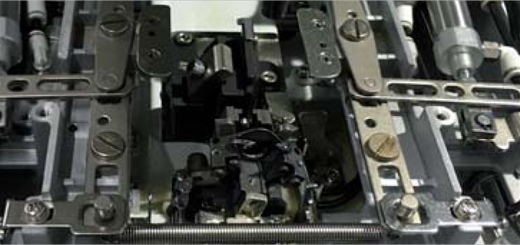

經過科學改良的底線夾線結構,可以大大提高夾線的效果,從而避免因底線夾線不良而引起的起針脫線或線跡不良。

特殊工藝加工處理的齒輪和凸輪,大幅度降低了機器噪音及震動,經過科學的實驗測試,噪音比歷史數據降低了8-10 個分貝,操作工的舒適度大大提高。

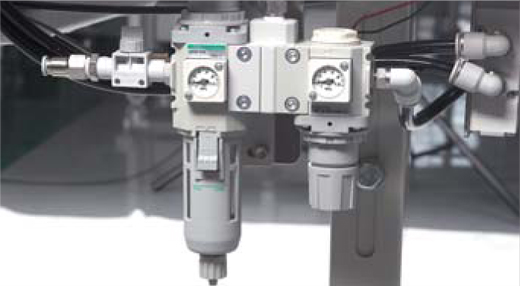

改良氣缸

優化改進的便攜式氣管接口,即插即用,用戶外接氣源更簡便。

減少了跳針

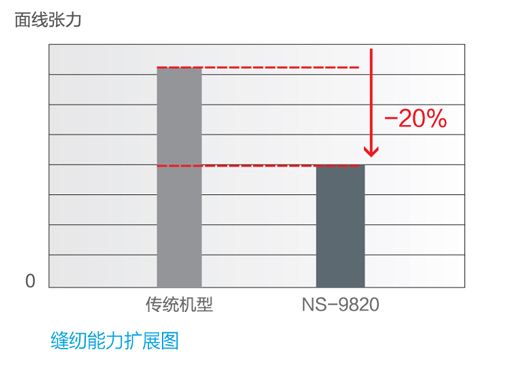

優化了彎針形狀、挑線量和一些其他零件。無論使用何種類型的線, 由于線張力的改變而引起的跳針和針腳不夠緊密的情況都減少了??p紉能力得到了擴展。
3.0mm寬度之字縫,縫紉后裁剪。
2塊聚酯嗶嘰(其中一塊的一側有夾層)。
紡線(Span thread ):#40
底線張力(Tension force of end thread):30g
縫紉速度(Sewing speed):2,500 rpm

提高了圖案的精確性

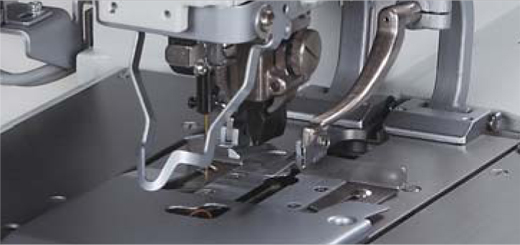

采用了伺服控制的送布裝置提高了剛性,因此可縫制出高精度圖案,即便高速縫紉或縫制重物時, 也不會產生電子縫紉機常有的失調偏位。伺服控制還免去了初始位置的檢測。

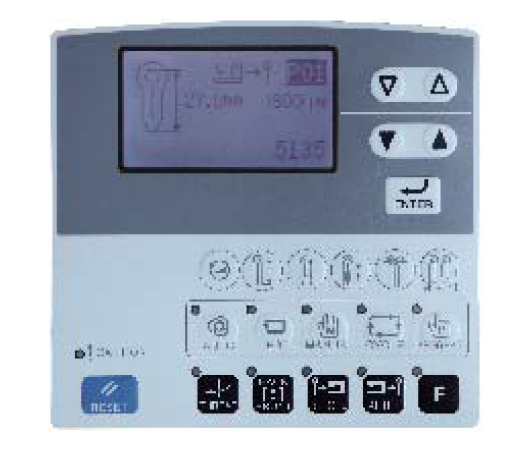

操作簡單的操作盤

NS-9820 帶有液晶顯示屏(LCD), 并以圖標和文字顯示。 設置或查看圖案以及更改縫制模式時便于理解并易于操作。

以圖標和文字顯示便于理解

短切面線及底線剪線器的特殊規格(-02)

-02 規格中,單機支持較大范圍的應用,從休閑褲的平頭扣眼加固縫到牛仔褲的流線扣眼加固縫。該規格的縫制長度范圍為:18-26 mm。

精確調整簡單易行

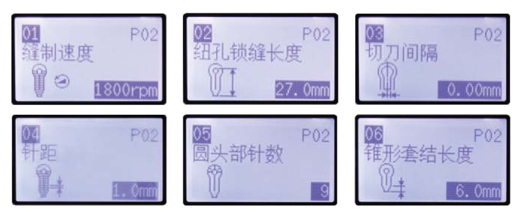

切刀間隔和切刀位置補正等精確調整可在液晶顯示屏的操作盤上進行。項目以圖標顯示,操作人員無需閱讀也可直觀地進行操作。

NS-9820-00/01/02 應用實例

技術參數

  • NS-9820-00
  • NS-9820-01
  • NS-9820-02
面線剪線裝置
長線剪切
底線剪線裝置
主要用途
女裝
其他用途
男裝,休閑裝,牛仔褲,褲裝
功能
剪線裝置僅剪切面線。 可縫紉最長為50mm的扣眼。
縫紉長度
圓頭鎖眼 8-50mm 直形鈕孔 5-50mm
壓腳長度(標準)
30mm
刀墊長度(標準)
22mm
刀墊長度(附件)
30mm
縫紉速度
1000-2500 rpm
針碼
0.5-2.0mm
之字縫寬度
1.5-5.0mm(在機械條件下最寬為4.0 mm之字縫寬度補償最多為5.0)
之字縫寬度(出廠設置)
2.5mm
流線加固縫長度
0-20mm
壓腳高度
標準高度為12 mm(最高可達16 mm)
啟動方式
雙踏板開關
送布裝置
3個脈沖馬達的間歇送布
機針*4
DOx558 Nm80 - Nm120
安全設備
若有問題發生,有緊急停止功能和由安全電路驅動的內置自動停止設備
上軸馬達
AC 伺服馬達550W
空氣壓力
主調整器 :0.5 Mpa 錘壓調整器 :0.4 Mpa
空氣消耗量
43.2 升/分鐘(8 周/分鐘)
電源
機頭:≈120 kg / 操作盤:≈0.6 kg / 控制箱:14.2-16.2 kg.
重量
單相 100V/200V,三相 200V/220V/380V/400V, 400VA
面線剪線裝置
長線剪切
底線剪線裝置
長線剪切
主要用途
男裝,休閑裝
其他用途
女裝,牛仔褲,褲裝
功能
剪線裝置將較長地剪切所有線頭。 在縫紉持續過程中可在更長距離內安全把握線尾。
縫紉長度
圓頭鎖眼 8-42mm 直形鈕孔 5-42mm
壓腳長度(標準)
30mm
刀墊長度(標準)
22mm
刀墊長度(附件)
30mm
縫紉速度
1000-2500 rpm
針碼
0.5-2.0mm
之字縫寬度
1.5-5.0mm(在機械條件下最寬為4.0 mm之字縫寬度補償最多為5.0)
之字縫寬度(出廠設置)
2.5mm
流線加固縫長度
0-20mm
壓腳高度
標準高度為12 mm(最高可達16 mm)
啟動方式
雙踏板開關
送布裝置
3個脈沖馬達的間歇送布
機針*4
DOx558 Nm80 - Nm120
安全設備
若有問題發生,有緊急停止功能和由安全電路驅動的內置自動停止設備
上軸馬達
AC 伺服馬達550W
空氣壓力
主調整器 :0.5 Mpa 錘壓調整器 :0.4 Mpa
空氣消耗量
43.2 升/分鐘(8 周/分鐘)
電源
機頭:≈120 kg / 操作盤:≈0.6 kg / 控制箱:14.2-16.2 kg.
重量
單相 100V/200V,三相 200V/220V/380V/400V, 400VA
面線剪線裝置
短線剪切
底線剪線裝置
短線剪切
主要用途
牛仔褲,褲裝
其他用途
-
功能
剪線裝置將較短地剪切線頭, 這樣可省去手動
縫紉長度
22-30mm* 14-22mm* 18-26mm* 26-34mm* 34-42mm*
壓腳長度(標準)
30/26mm
刀墊長度(標準)
24/20mm
刀墊長度(附件)
28/24mm
縫紉速度
1000-2500 rpm
針碼
0.5-2.0mm
之字縫寬度
1.5-5.0mm(在機械條件下最寬為4.0 mm之字縫寬度補償最多為5.0)
之字縫寬度(出廠設置)
3mm
流線加固縫長度
0-20mm
壓腳高度
16mm
啟動方式
雙踏板開關
送布裝置
3個脈沖馬達的間歇送布
機針*4
DOx558 Nm80 - Nm120
安全設備
若有問題發生,有緊急停止功能和由安全電路驅動的內置自動停止設備
上軸馬達
AC 伺服馬達550W
空氣壓力
主調整器 :0.5 Mpa 錘壓調整器 :0.4 Mpa
空氣消耗量
43.2 升/分鐘(8 周/分鐘)
電源
機頭:≈120 kg / 操作盤:≈0.6 kg / 控制箱:14.2-16.2 kg.
重量
單相 100V/200V,三相 200V/220V/380V/400V, 400VA
以上型號僅供參考,詳細情況請咨詢當?shù)亟?jīng)銷商。
為了改良,產品規格若有變更,恕不另行通知。為安全起見,使用之前,請仔細閱讀使用手冊。
